Modulare Systemlösungen -
Die Einhaltung von Schichtdicken oder einwandfreien Schichtkontakten bestimmen die Qualität von Folien in allen Anwendungsbereichen entscheidend mit. Die schnelle und kostengünstige Ermittlung dieser Informationen ist jetzt, durch die Verbind von abgestimmten modularen Systemen, möglich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||
|
Mit unserem Buch: "Beobachtende und messende Mikroskopie in der Materialkunde" unterstützen wir Ihre Laborarbeit. Sie erhalten Tipps und Anleitungen bei allen Arbeitsschritten - von der Präparation bis zur Bildverarbeitung:
|
||
 |
Präparation | |
|
Mikroskopie | |
|
Digital Fotografie | |
|
Bildverarbeitung | |
PRÄPARATION |
||||
|
Rotationsmikrotom MicroTEC Cut 4055
|
||||
 |
Stellen Sie schnell und sicher hochqualitative Dünnschnitte her. Mit Hilfe dieses Gerätes und unserer neuen Folienklammer erreichen Sie dies gewünschten Dünnschnitte von 5-20µm. Die Schnittabnahme erfolgt einfach und schnell mit unserer speziellen Klebefolie. | |||
| Spezifikation | ||||
|
Geschlossene Mikrometerwerk | |||
 |
Kreuzrollenführung | |||
|
Objektrückzug 80µm | |||
| Grob- und Feinzustellung | ||||
|
Messereinstellung
|
|
Schnittdickeneinstellung: 0,5 bis 60µm | ||
 |
|
Vertikalhub 70mm, Horizontalhub 40mm | ||
|
Objektklammer 50x50mm, Folienklammer | |||
|
Folienklammer |
|||
|
NEU Zielpräparation und LED Beleuchtung |
|||
|
Folienabnahme
|
|
Einwegklingenhalter | ||
 |
|
Verbrauchsmaterialien Set | ||
|
Objektträger
|
||||
MIKROSKOPIE
|
OPTIKA B-500
Labormikroskop |
|||||||||
 |
Für die schnelle Begutachtung Ihrer Dünnschritte im Polarisationskontrast ist dieses Mikroskop mit neuer LED Technik ausgerüstet. Mit preiswerter Achromatoptik ( 40x bis 400x) und einem Sehfeld von 20mm erhalten Sie gute Abbildungen für Ihre Fotos.
|
||||||||
| Spezifikation | |||||||||
|
Stativ mit 5fach Objektivrevolver | |
5W LED Beleuchtung | ||||||
|
Grob-Feintrieb | |
Kreuztisch, Objektführer | ||||||
|
Fototubus, Okulare 10x/20 | |
Köhler, Kondensor, Polarisation, |
||||||
|
Objektive Achromat 4x, 10x, 20x, 40x | ||||||||
|
OPTIKA B-600
Labormikroskop mit Plan Optik |
|||||||
 |
Für die Begutachtung Ihrer sehr dünnen Schichten im Polarisationskontrast ist dieses Mikroskop mit neuer LED Technik ausgerüstet. Mit leistungsfähiger Plan Optik (40x bis 600x) und einem Sehfeld von 22mm erhalten Sie hervorrangende Abbildungen für Ihre Fotos.
|
||||||
| Spezifikation | |||||||
|
Stativ mit 5fach Objektiv- | |
5W LED Beleuchtung | ||||
| revolver | |
360° Drehtisch | |||||
|
Grob-Feintrieb | |
Köhler, Kondensor, Polarisation | ||||
|
Fototubus, Objekte 10x/22 | Lambda Platte | |||||
|
Objektive Plan 4x, 10x, 20x, 40x und 60x | ||||||
|
MEIJI MT 5000 Serie
Auf- u. Durchlichtmikroskop |
|||||||
 |
Das universelle Mikroskop für Durchlicht und Auflicht. Sie können Ihre Folienklammer mit der Probe direkt unter das Mikroskop legen und damit sowohl den Dünn- als auch den Anschitt für Ihre Arbeit nutzen. Für beide Verfahren im Polarisationskontrast. Leistungsstarke 6V/30W Beleuchtung auch simultan zu betreiben.
|
||||||
| Spezifikation | |||||||
|
Stativ mit 5fach Objektiv- | |
6V/30W Beleuchtung Auflicht | ||||
| revolver | |
Grob-Feintrieb | |||||
|
LED Beleuchtung Durchlicht |
|
Fototubus, Okulare 10x/22 | ||||
|
Kreuztisch, Objektführer | |
Köhler, Kondensor, Polarisation | ||||
|
Objektive Plan 4x, 10x, 20x, 40x und 50x | ||||||
Digitale Fotografie
|
Digitalkamera PixelFox
mit Bildvermessung |
|||||||
 |
Die preiswerte Kamera für Dokumentation und Vermessung. Durch einfache und übersichtliche Handhabung lassen sich schnell Bilder generieren und im Vermessungsmodul bearbeiten. Die fertigen Bilder speichern Sie einfach ab.
|
||||||
| Spezifikation | |||||||
|
Auflösung 3,0 MegaPixel | |
Live Bild | ||||
|
CCD ½" CMOS Sensor | |
C-mount Anschluß | ||||
|
USB 2.0 Schnittstelle | |
incl. Komplettsoftware |
||||
|
c-mount Adapter | (nicht ausbaufähig) | |||||
|
Kalibrierungmaßstab | ||||||
|

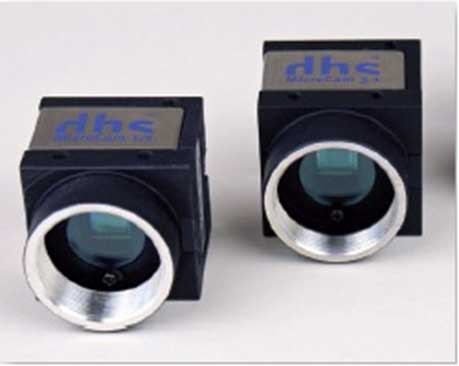

Digitalkamera
dhs-MicroCam 3.1 |
|||||||
 |
Diese leistungsfähige Kamrea ist mit der dhs Bilddatenbank verknüpft. Dabei werden die Fotos automatisch hinterlegt. Der leistungsfähige 3,0 Mpixel CCD erlaubt hochauflösende Fotos. Die Kamerasteuerung ist einfach zu bedienen und auch eine Livebildvermessung ist möglich. Bildausschnitte können bereits im Livebild ausgewählt werden.
|
||||||
| Spezifikation | |||||||
|
Auflösung 2048x1536 Bildpunkte | |
Live Bild | ||||
|
CCD ½" CMOS Sensor | |
Kamerasteuerung im |
||||
|
USB 2.0 Schnittstelle | Livebild | |||||
|
c-mount Adapter | |
C-mount Anschluß | ||||
|
Kalibrierungmaßstab | ||||||
|
3 Megapixel Digitalkamera
dhs-MicroCam 5.0 |
|||||||
 |
Diese leistungsstarke Kamrea ist mit der dhs Bilddatenbank verknüpft. Dabei werden die Fotos automatisch hinterlegt. Der leistungsfähige 5,0 Mpixel CCD erlaubt hochauflösende und frabgetreue Fotos.. Die Kamerasteuerung ist einfach zu bedienen und auch eine Livebildvermessung ist möglich. Bildausschnitte können bereits im Livebild ausgewählt werden.
|
||||||
| Spezifikation | |||||||
|
Auflösung 2448x2050 Bildpunkte | |
Live Bild | ||||
|
CCD 2/3" CMOS Sensor | |
Kamerasteuerung im |
||||
|
USB 2.0 Schnittstelle | Livebild | |||||
|
c-mount Adapter | |
C-mount Anschluß | ||||
|
Kalibrierungmaßstab | ||||||
Bildverarbeitung
|
Bilddatenbank DHS® 14.0 mit Bildanalyse
für Schichtdickenvermessung |
||
 |
Die auf die mikroskopischen Aufgaben ausgerichtete Bilddatenbank erlaubt das Erfassen und Verwalten der Fotos, Texten und Vermessungsergebnissen. Nach Ihren Vorgaben legen Sie Ihre Datensätzen nach Kunden, Schadensfall oder Maschine ab. Die wichtige Kalibrierung erreichen Sie einfach und schnell. Mit dem Vermessungsmodul werden Ihre einzelnen Schichten, Lunker, Glasfasern oder Bruchlinen sicher und exakt vermessen und gespeichert. Die einzelnen Messergebnisse sind einfach weiter zu verarbeiten. Der modulare Aufbau ermöglicht den Ausbau Ihres Systems.
|
|
| Spezifikation | ||
|
Grundmodul Bilddatenbank, mit Kalibrieungsmodul | |
|
Vermessungsmodul, für Streckenvermessung und Beschriftung | |
|
Treiber für Kamera DHS MC 1.3 und 3.1 | |
| An vorhandenen Rechner nach Spezifikation | ||
|
Erweiterungsmodule
|
||
 |
Schärferekonstruktion (Option) | |
|
Sind die Mikrotomschnitte relativ dick, oder reicht die Tiefenschärfe der Optik nicht aus, zeigen sich im Bild Unschärfen in z-Richtung. Mit diesem Modul werden mehrere Fotos mit unterscheidlichen Fokusebenen aufgenommen und zu einem resultierenden randscharfen Bild rekonstruiert.
|
||
  |
Berichtsmodul (Option) | |
|
Alle Daten, Fotos und Texte, die Sie in der Bilddatenbank generieren, können Sie mit diesem Modul zu einer Berichtserstellung in MS Word™ einfach und schnell übertragen. Dabei nutzen Sie Ihre eigenen Vorlagen.
|
||
| Kalkulationsmodul (Option) | ||
|
Die Messergbnisse der Einzelbildvermessung werden einer frei konfigurierbaren MS Excel™ Tabelle überführt und berechnet.
|
||
Stellen Sie ihr persönliches System zusammen.
Wir unterbreiten Ihnen eine attraktives Paketangebot!
